업무분야
설계에서 관리까지 구조물의 토탈 솔루션기둥축소량해석
01
수행목적
- 수직 부재의 탄성 및 비탄성에 의한 기둥 축소량 예측
- 기둥 축소량을 예측후 적절히 보정함으로써 시공성 향상과 향후 사용성 및 구조적 안전성 확보
- 인접 부재간 부등 변형을 보정함으로서 외부창호, 내부칸막이 및 엘리베이터 설치 시 구조체에 의한 하자 발생 요인 제거
02
초고층 건물에서의 기둥 축소 현상
- 기둥 축소량 : 탄성 축소량(40~50%) + 비탄성 축소량(50~60%)
- 기둥 축소량
- 슬래브 타설 전 축소량 (Up to slab installation shortening)
- 슬래브 타설 후 축소량 (Subsequent to slab installation shortening)
- 절대 축소량 : 기둥 전체의 축소량
- 부등 축소량 : 인접 기둥간 축소값의 차이에 의해 발생하는 상대적인 축소량
▶ 탄성 부등 축소, 크리프 부등 축소, 건조수축 부등 축소
03
기둥 축소의 영향 및 문제점
- 건물의 사용성 문제
(1) 절대 축소량
- 슬래브 설치레벨과 설계레벨의 불일치
- 수직 배관 덕트의 변형
- 엘리베이터 레일의 탈락등 기능 장애
(2) 부등 축소량
- 슬래브의 기울어짐
- 간막이벽과 외부 창호의 균열 및 변형
- 바닥마감의 탈락, 물고임 현상
-
구조 안정성 문제

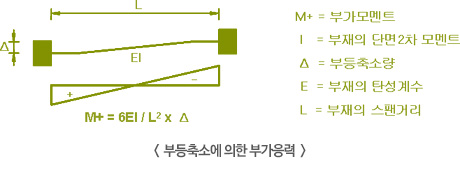

- 부등 축소량은 슬래브와 보에 부가응력을 유발
- OUTRIGGER 및 TRANSFER GIRDER 등 주요부재의 부등축소량은 부가응력 유발
▶ 설계시 부가응력 고려 및 지연 조인트 설치등 고려
04

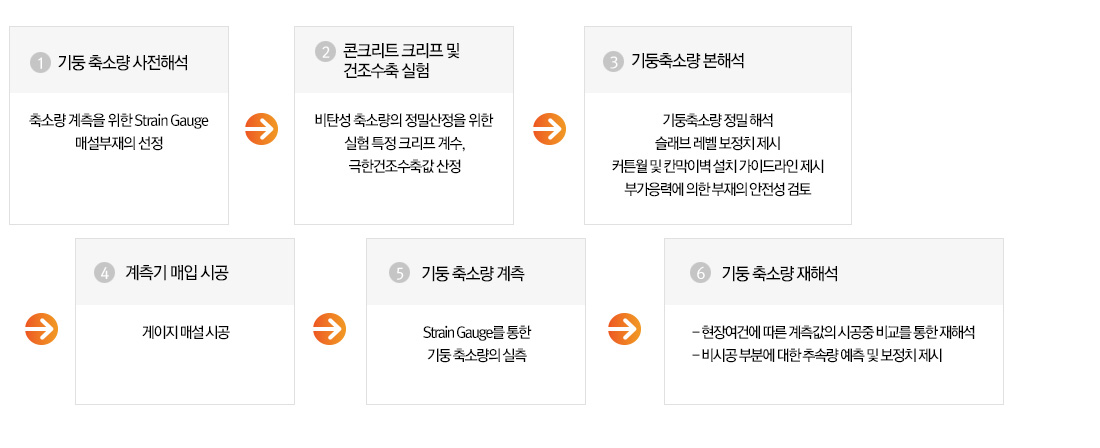

기둥 축소 수행 PROCESS
05

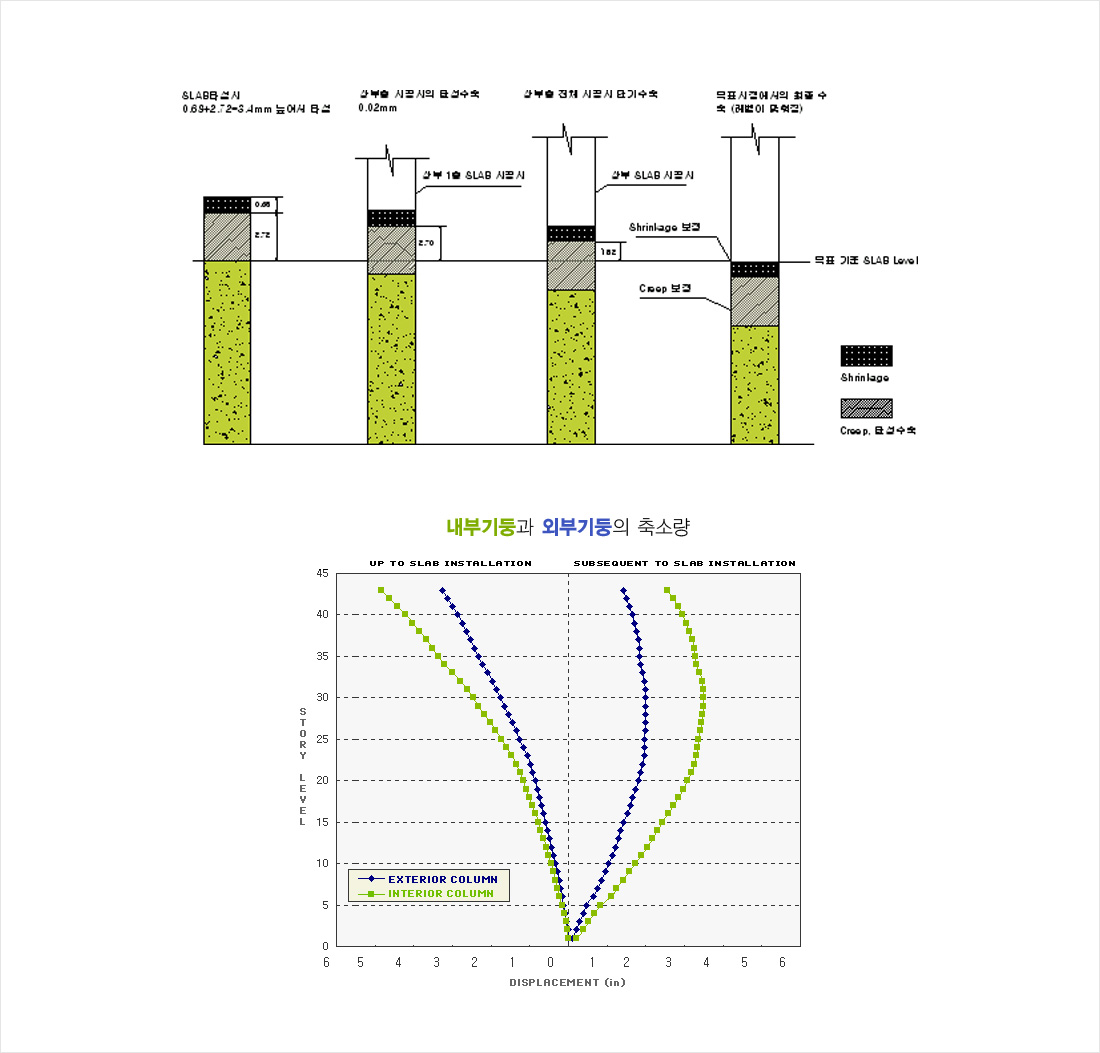

시공단계별 기둥축소량 보정 예
-
슬래브 타설전 축소량 보정 (Up to slab installation shortening)
- 임의의 N층 타설시점에서 1층부터 N층까지 기둥에 발생한 누적축소량
- 현장계측을 통하여 기둥의 높이를 조정, 슬래브를 제자리에 타설하면서 자동으로 보정됨
- 골조 부재에 부가응력 발생 안함
-
슬래브 타설후 축소량 보정 (Subsequent to Slab installation shortening)
- 슬래브 타설이후에 목표시점까지(1000일 또는 10,000일) 추가로 발생하는 누적 축소량
- 상부누적하중과 크리프 및 건조수축에 의한 추가 축소량
- 골조 부재에 부가응력 유발
06
기둥축소 수행의 기대효과
- 기둥 축소량의 적절한 예측과 보정으로 시공성 향상과 사용성 증대
- 기둥 축소 현상으로 인한 응력 발생을 예측하여 응력 집중 현상을 완화시켜 구조적 안전성 확보
- 인접 부재간 부등 변형을 보정 함으로서 외부 창호, 내부 칸막이 및 엘리베이터등 설치 시 구조체에 의한 하자 발생 요인 제거
